Description

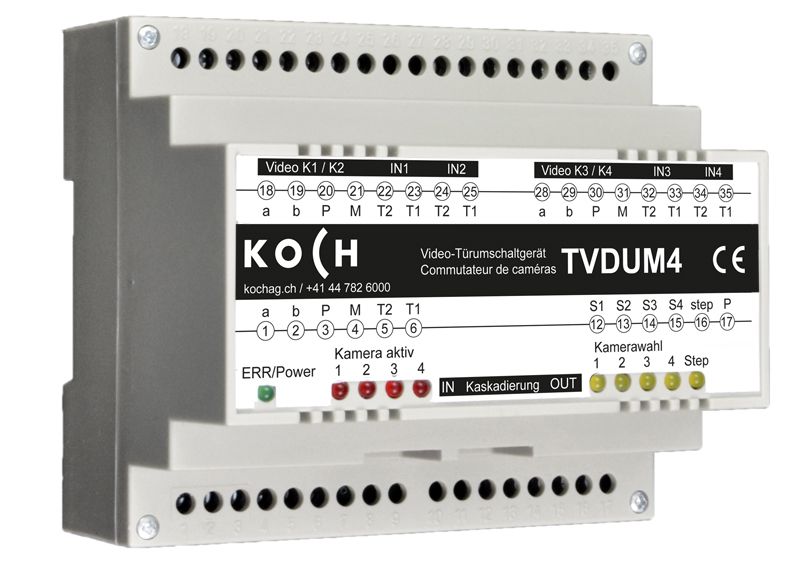

Commute, s’il y a plusieurs entrées, le signal vidéo de la station extérieure utilisée sur la/les station(s) intérieure(s). L’affichage du canal vidéo correct est commandé soit par l’appel de porte de la station extérieure soit par la fonction «image pas à pas» de la station intérieure.
- dim. (lxhxp) 105x90x70 mm, boîtier DIN
- commutation entre 4 caméras (automatique et manuelle)
- 4 entrées et 1 sortie vidéo
- cascadable avec d'autres TVDUM4 (jusqu'à 16 appareils = 64 sources vidéo)
- prévu pour transmission vidéo par 2 fils
- entrées pour commutation de caméras par des contacts libres de potentiel
- cascadable avec d'autres TVDUM4 (jusqu'à 16 appareils = 64 sources vidéo)
Spécifications
Boîtier et montage | |
---|---|
largeur | 105 mm |
hauteur | 90 mm |
profondeur | 70 mm |
largeur dans les unités de partition | 6 |
poids | 236 g |
type de montage | Montage sur rails DIN |
matérial | plastique |
couleur | gris |
classe de protection (IP) | IP20 |
Vidéo -Caractéristiques | |
nombre des entrées vidéo | 4 |
nombre des sorties vidéo | 1 |
nombre d'entrées binaires | 4 |
Installation / Alimentation | |
technique d'installation | système bus |
Tension d'alimentation | +24 VDC, +/- 8% |
Courant d’entrée I(a) | 0.1 mA |
Courant d’entrée I(Pmax), maximal | 20 mA |
consomation de courant au Min. | 20.0 mA |
consomation de courant au Max. | 20.0 mA |
type de raccordement | bornes de raccordement |
fils de raccordement | dépendant |
Classification | |
Catégorie | Commutateurs de caméras |
